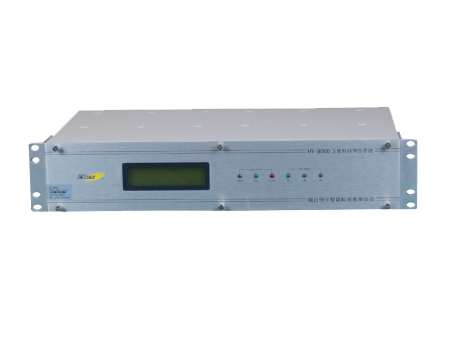

HY-8000衛星時間同步系統

系統簡介

HY-8000衛星時間同步系統是依據華東衛星時間同步系統技術規范、廣東電網變電站GPS衛星時間同步系統技術規范、DL/T1100.1電力系統的時間同步系統第一部分：技術規范的相關技術要求設計、開發和生產的授時設備，并多次通過檢測機構的型試檢驗。它由時間同步系統主時鐘和從時鐘組成，可集中或單獨組屏。向電力系統中各種自動化裝置（如調度自動化系統、微機繼電保護裝置、故障錄波器、事件順序記錄裝置、遠動裝置、發電機組DCS系統、電廠熱控和電氣設備、雷電定位系統、變電站PMU、計算機數據交換網等）提供準確的時間信息和時間同步信號。

系統特點

1、與外同步時鐘信號同步精度高，同步精度優于0.1us。

2、支持多路時間源輸入且裝備有高精度守時時鐘。時間同步裝置可接入GPS、北斗、NTP、PTP和IRIG-B碼等外同步信號，互為備用。

3、模塊化設計，多種輸出接口，使用靈活方便。可輸出滿足IEEE STD 1344-1995標準的IRIG-B(DC)碼、交流B碼、時分秒脈沖、時間報文信息、DCF77以及NTP和PTP網絡時間同步信息。采用19"標準2U或4U機箱，2U機箱至多支持72路，4U機箱至多支持168路。

4、具有監視本裝置運行狀態的告警接點輸出，包括電源消失告警和裝置故障告警。

5、靈活多變的組網模式，適用于雙鐘互備、主從時鐘等方式。

6、裝置運行狀態可通過104規約上傳到調度中心。

7、所有信號輸出口均經過光電隔離，電磁抗干擾達到IV級標準。
